輕觸開關

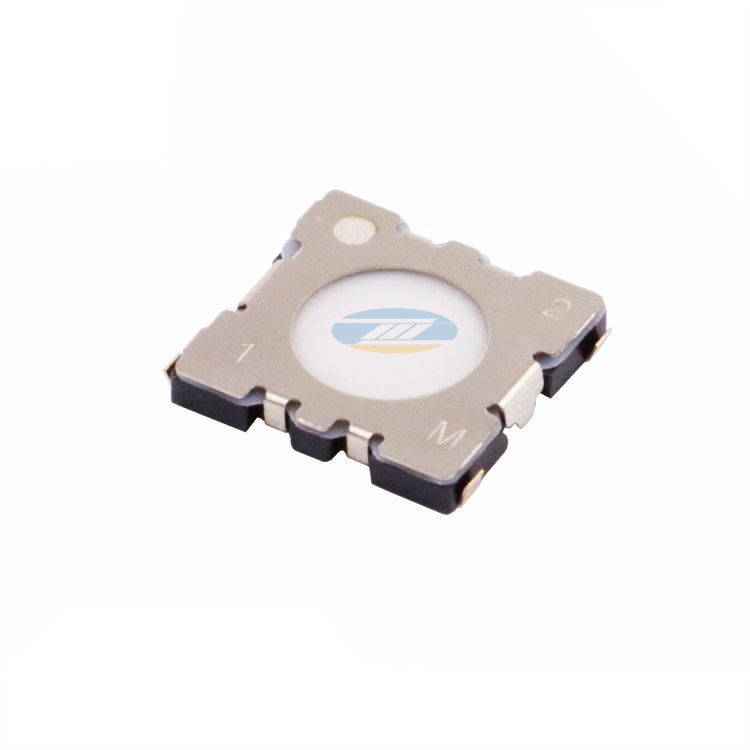

SKSDPBE010

產品名稱：進口阿爾卑斯貼片開關

產品規格：4.1×3.9×0.6mm

聲明：有關于產品的規格、參數、壽命、工作溫度、手感、防水等級等數據，只代表內部的測試結果，如需詳細參數請聯系公司業務人員。

訂購熱線：18002870666

表面貼裝式 TACT Switch?「輕觸開關」
產品編號相關信息SKSDPBE010


NET SHOP
3D CAD
RoHS
print

型 Surface mount
動作力 1st 0.8N, 2nd 1.6N
操作方向 Top push
行程 1st 0.15mm, All 0.25mm
操作壽命
(5mA 5V DC)		 100,000 cycles
初期接觸電阻 200mΩ max.
系列 Sharp feeling type
使用溫度范圍 -40℃ to +90℃
最大額定 50mA 12V DC
最小額定 10µA 1V DC
電性能 絕緣電阻 100MΩ min. 100V DC for 1 min.
耐電壓 100V AC for 1 min.
耐久性能 耐振性能 10 to 55 to 10Hz/分, 全振幅1.5mm X, Y, Z 3方向各2小時
耐環境性能 耐寒性能 -40℃ 96h
耐熱性能 90℃ 96h
耐濕性能 60℃, 90 to 95%RH 96h
最小訂貨單位(pcs.) 日本 10,000
出口 10,000


外形圖

表面貼裝式 TACT Switch?「輕觸開關」

焊接處尺寸圖

表面貼裝式 TACT Switch?「輕觸開關」


自開關安裝面看

電路構成

表面貼裝式 TACT Switch?「輕觸開關」

包裝規格

載帶

梱包數(pcs.) 1卷 10,000
1箱/日本 100,000
1箱/出口包裝 100,000
載帶寬度 12
出口包裝箱尺寸 395×395×205

焊接條件

回流焊時
1. 加熱方式
遠紅外線加熱的上下加熱方式。
2. 溫度測量方式用
φ0.1?φ0.2的CA(K)或CC(T)測量?位置在焊連接部(銅箔面)測量?固定方式采用耐熱膠帶?
3. 溫度分布
(1) 上述條件,為印刷電路板的零部品表面的溫度。根據電路板的材質,大小,厚度等,電路板溫度和開關表面溫度會有很大的不同,關于開關表面溫度，也請在上述條件內使用。
(2) 根據貼面焊槽的種類,條件不同結果不同,請事先充分進行確認之后使用。

手焊接時
項目 條件
焊接溫度 350℃ max.
連續焊接時間 3s max.
焊劑斗容量 60W max.
1. 請勿清洗輕觸開關。
2. 請不要從觸摸開關上面浸入助焊劑。
3. 請不要事前在開關端子及印刷電路板的零部件貼裝面上涂助焊劑。
4. 進行第2次焊接時，應在開關回復到常溫之后進行。
